Fluke Série 500

Principais recursos

A ferramenta de teste ideal para manutenção, resolução de problemas e testes de desempenho de baterias fixas individuais e bancos de bateria usados em aplicações críticas de bateria reserva

  • Principais medidas – Resistência interna da bateria, tensão CC e AC, corrente CC e AC, tensão de ondulação residual (ripple), frequência e temperatura.
  • Modo de medição em sequência – Teste sequencial automático ou manual de cadeias de baterias com armazenamento automático das medições incluindo tensão, resistência e temperatura (com a ponta de prova inteligente BTL21), eliminando a necessidade de pressionar um botão cada vez que uma medição precisar ser salva.
  • Registros abrangentes – Todos os valores medidos são automaticamente capturados durante os testes e podem ser analisados no instrumento antes do download para análise dinâmica.
Categoria: Tag:

A complexidade de testes reduzida, o fluxo de trabalho simplificado e a interface do usuário intuitiva fornecem um novo nível de facilidade de uso em testes de baterias.

  • A ferramenta de teste ideal para manutenção, resolução de problemas e testes de desempenho de baterias fixas individuais e bancos de bateria usados em aplicações críticas de reserva de bateria
  • A interface do usuário intuitiva, o design compacto e a construção robusta garantem o desempenho, resultados de teste e confiabilidade ideais
  • Cobre uma ampla variedade de funções de testes de baterias, de tensão CC e testes de resistência a testes de condições completas, usando função de testes sequenciais automatizados e o sistema de medição de temperatura infravermelha integrado de sonda de teste
  • Desenvolvidos para medições em baterias estacionárias de todos os tipos.

Limites de tensão e resistência

Os analisadores de bateria Fluke permitem definir com rapidez e facilidade as faixas de tolerância ou limites de medição superiores e inferiores. Durante o processo de teste, os valores medidos são comparados automaticamente aos níveis predefinidos, produzindo uma indicação de APROVAÇÃO, REPROVAÇÃO ou ADVERTÊNCIA após cada medição. Um máximo de 10 conjuntos de limites podem ser armazenado.

Software de gerenciamento de bateria Fluke

O software de gerenciamento de bateria Fluke permite importar dados com rapidez e facilidade do analisador de bateria para um PC. As informações do perfil da bateria e os dados de medição são armazenados e arquivados com o Software de gerenciamento e podem ser usados para comparar resultados, alternar resultados entre leituras de condutância e resistência e realizar análise de tendências. Toda as informações de análise, perfil da bateria e dados de medição podem ser usadas para gerar relatórios com facilidade.

  • Visualize leituras salvas rapidamente
  • Gerenciamento de perfis
  • Histograma de uma cadeia de baterias com limites definidos pelo usuário final
  • Histórico de dados de tendência das baterias
  • Diversas rodadas de tensão de descarga
  • Geração de relatório rápida
  • Atualização de firmware do Analisador de Bateria Fluke
  • Alternar resultados de medição entre leituras de condutância e resistência

Aplicativo Móvel Analisador de Bateria Fluke

O BT521 oferece comunicação sem fio para baixar dados e para o visor remoto durante a medição por meio do aplicativo móvel Analisador de Bateria Fluke (no momento, o Fluke BT521 não é compatível com o Fluke Connect). Com o aplicativo móvel Analisador de Bateria Fluke você pode:

  • Navegue pelos perfis
  • Analise os dados de teste da sequência
  • Envie os dados de teste da sequência por email

Principais recursos do Fluke BT510:

  • Tensão da bateria – Durante o teste de resistência interna, os analisadores de bateria Fluke também medem a tensão da bateria em teste
  • Volts de descarga – O modo de Descarga coleta a tensão de cada bateria várias vezes em um intervalo definido pelo usuário durante um teste de carga ou descarga. Os usuários podem calcular o tempo que uma bateria leva para atingir a tensão de corte e usar esse tempo para determinar a perda de capacidade da bateria
  • Teste de tensão de onda – Mede o componente CA residual indesejado da tensão retificada em circuitos do conversor e carregamento CC. Permite que os usuários testem componentes CA em circuitos de carregamento CC e encontrem uma das principais causas da deterioração da bateria
  • Modos de sequência e medição – O modo de Medição é usado para resolução de problemas ou testes rápidos. Nesse modo, você pode salvar e ler as leituras em uma sequência de medição ou de tempo. O modo de Sequência é destinado a tarefas de manutenção com vários sistemas de energia e sequências da bateria. Antes de iniciar uma tarefa, os usuários podem configurar um perfil para a tarefa para geração de relatórios e gerenciamento de dados
  • Limite e advertência – Os usuários podem configurar até dez conjuntos de limites e receber uma indicação de Aprovação/Reprovação/Advertência após cada medição
  • Teste de resistência interna entre células e gerenciamento de dados – Mede a resistência da conexão entre células entre as baterias de uma sequência.
  • AutoHold – Quando a função AutoHold está ativada, o produto congela a leitura quando ela permanece estável por um segundo. Em seguida, a leitura é liberada quando uma nova medição é iniciada
  • AutoSave – Quando o modo AutoSave está ativado, os valores medidos são salvos automaticamente na memória interna do Produto após uma leitura no modo AutoHold ter sido realizada
  • Software de gerenciamento de bateria Fluke – Importe dados facilmente do Produto para um PC. As informações do perfil da bateria e os dados de medição são armazenados e arquivados com o Software de gerenciamento e podem ser usados para comparação e análise de tendências. Todos as informações de análise, perfil da bateria e dados de medição podem ser usadas para gerar relatórios com facilidade.
  • Registros abrangentes – Todos os valores medidos são automaticamente capturados durante os testes e podem ser analisados no instrumento antes do download para análise dinâmica
  • Interface de usuário otimizada – A configuração rápida e orientada garante que você capture os dados corretos sempre
  • Vida útil da bateria – Bateria de íon-lítio de 7,4 V, 3.000 mAh, para mais de oito horas de operação contínua.
  • Porta USB – Para download rápido de dados para software de aplicativo de gerenciamento de relatórios e análise de dados fornecidos.
  • Classificação máxima de segurança do setor – CAT III 600 V, máx. 1.000 VCC para medições seguras em relação ao equipamento de fonte de alimentação da bateria.

Principais recursos do Fluke BT520: (projetado para medição de baterias em gabinetes e locais de difícil acesso)

  • Todos os recursos mencionados acima e mais
  • Conjunto de pontas de prova inteligentes BTL20, com extensores curtos e longos, visor LCD integrado e alto-falante para feedbacks visuais e sonoros
  • Conjunto de pontas de prova inteligentes BTL20ANG, com extensores de ponta angulada longos e curtos (sem sensor de temperatura)
  • Mala de transporte grande e flexível

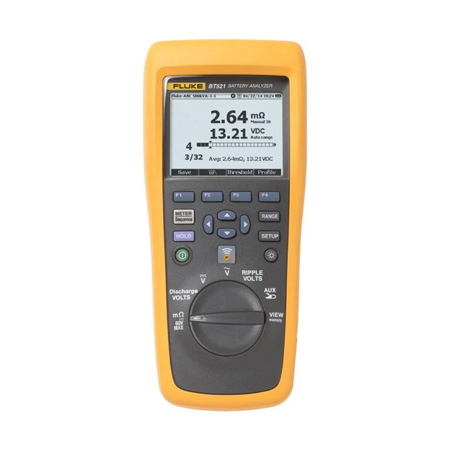

Principais recursos do Fluke BT521: (projetado para usuários que precisam incorporar medições de temperatura)

  • Todos os recursos mencionados acima* e mais

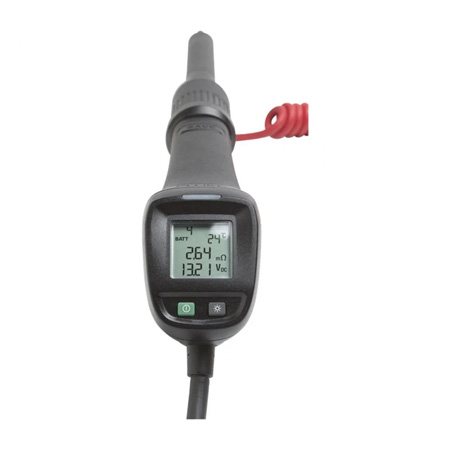

  • Sondas de teste inteligentes BTL21 com extensores curto e longo, visor LCD integrado e alto-falante para feedbacks visuais e sonoros e sensor de temperatura por infravermelho para medições de temperatura no polo negativo da bateria em cada teste
  • Conjunto de pontas de prova inteligentes BTL20ANG, com extensores de ponta angulada longos e curtos (sem sensor de temperatura)
  • O recurso sem fio funciona com o Aplicativo Móvel Analisador de Bateria (Fluke BA Mobile)*
    • Veja o perfil e os resultados dos testes associados no Analisador de bateria
    • Envie o perfil e os resultados dos testes via email em formato de dados (.csv)

* BTL20 não incluído no Fluke BT-521
* Não compatível com o aplicativo Fluke Connect® no momento
